Detalhes do produto:
|
| Nome do produto: | divisor do plc | Tipo: | Tipo 1x32 do ABS |
|---|---|---|---|
| Aplicação: | Solução de FTTH FTTX | Tipo da fibra: | G657A1 |
| Tipo do conector: | SC/APC SC/UPC | Comprimento de onda: | 1260-1650nm |
| Comprimento da fibra: | 1M, 1.5M ou personalizado | Artigo: | Spliter de GPON |
| Perda de inserção: | ≤16.8dB | Pacote: | caixas 1pcs 1 plásticas |
| modelo: | SM/MM | Dimensão: | 120*80*18mm |
| Relação do divisor: | 1*32 | Palavras-chaves: | Divisor do PLC da caixa do ABS |
| Diâmetro da fibra: | 2.0mm/3.0mm | ||
| Realçar: | Divisor do PLC da fibra ótica A132,divisor do PLC da fibra ótica de 3.0mm,divisor da fibra do único modo de 3.0mm |
||
UT-King oferece uma variedade de divisores planares do circuito do lightwave (PLC), que são um dispositivo ótico da gestão do poder que seja fabricado usando a tecnologia ótica do medidor de ondas do silicone para distribuir sinais óticos sede (CO) aos lugar múltiplos dos locais.
O tipo divisor do ABS do PLC é o mais de uso geral nas redes de PON. Fornecem a proteção completa para componentes e o cabo óticos internos, e são projetados para as instalações convenientes e seguras.
Com uso do volume alto, os divisores do PLC são usados principalmente para vários produtos da conexão e da distribuição (caixas de distribuição exteriores da fibra) ou armários da rede. Ideal para EPON, GPON, redes de FTTH/FTTX
O divisor do PLC é um componente que rache o poder claro ótico de uma rota em rotas diferentes. O divisor do PLC de Molex oferece a fábrica superior desempenho ótico controlado em uma variedade de conectores que permitem a instalação rápida, econômica.

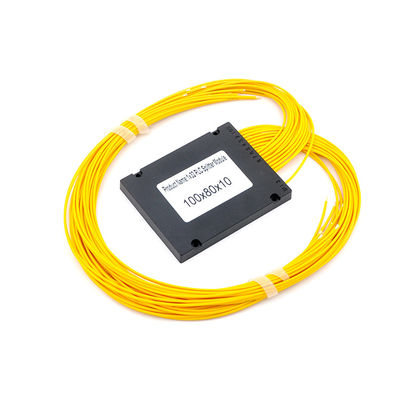

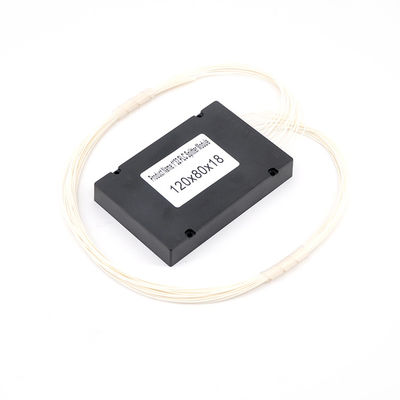

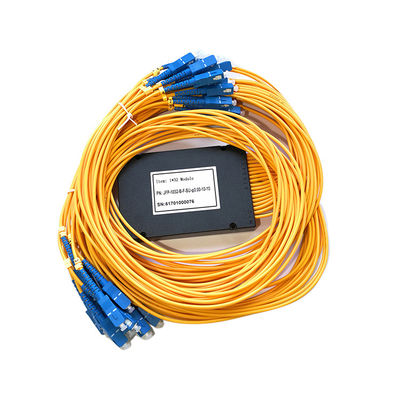

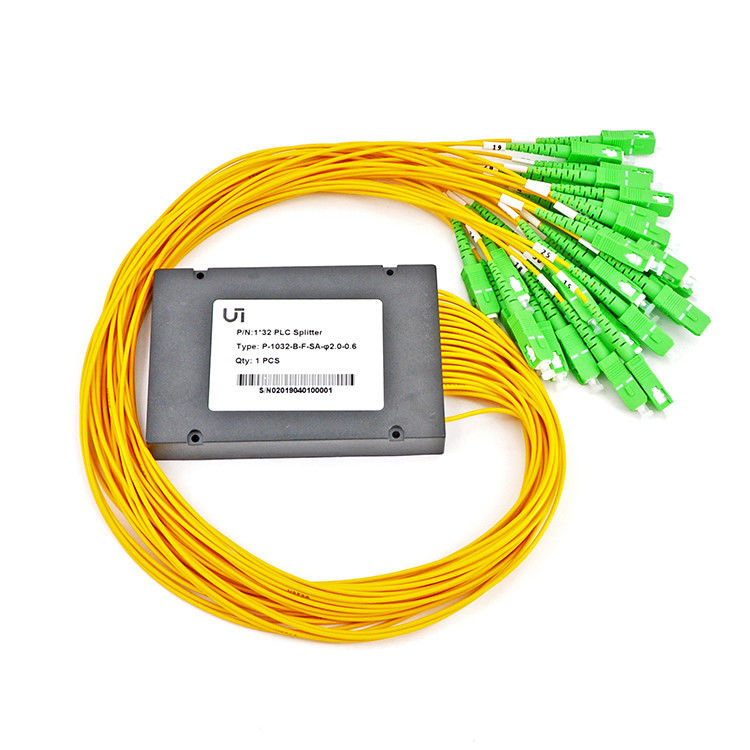

divisor em forma de caixa do ABS planar do circuito do Lightwave 1x32 (PLC) com terminação de SC/APC ou de SC/UPC. Fabricado usando a tecnologia ótica do medidor de ondas do silicone para distribuir exatamente e uniformemente sinais óticos com a perda mínima que fornece uma baixa solução custada da distribuição clara o fatora de formulários pequeno e a confiança alta.
Especificação
|
Artigo |
1x2 |
1x3 |
1x4 |
1x6 |
1x8 |
1x12 |
||||||||||
|
Comprimento de onda de funcionamento (nanômetro) |
1260-1650 |
|||||||||||||||
|
Tipo da fibra |
G657A1 ou como a ordem dos clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Seção da virola |
UPC/APC |
|||||||||||||||
|
Perda de inserção (DB) |
≤4.1 |
≤6.4 |
≤7.4 |
≤9.3 |
≤10.5 |
≤12.8 |
||||||||||
|
Uniformidade da perda (DB) |
≤0.4 |
≤0.4 |
≤0.6 |
≤1.6 |
≤0.8 |
≤1.2 |
||||||||||
|
Perda de retorno (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perda dependente da polarização (DB) |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.2 |
≤0.25 |
||||||||||
|
Diretividade (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perda da correlação da temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamanho (milímetro) (LxWxH) |
40×4×4 |
60×7×4 |
||||||||||||||
|
Temperatura de trabalho (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de armazenamento (℃) |
-40~85 |
|||||||||||||||
|
Artigo |
1x16 |
1x24 |
1x32 |
1x48 |
1x64 |
1x128 |
||||||||||
|
Comprimento de onda de funcionamento (nanômetro) |
1260-1650 |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Seção da virola |
UPC/APC |
|||||||||||||||
|
Tipo da fibra |
G657A1 ou como a ordem dos clientes |
|||||||||||||||
|
Perda de inserção (DB) |
≤13.8 |
≤15.8 |
≤16.8 |
≤18.7 |
≤20.5 |
≤24.1 |
||||||||||
|
Uniformidade da perda (DB) |
≤1.2 |
≤1.5 |
≤1.5 |
≤2.0 |
≤2.0 |
≤2.5 |
||||||||||
|
Perda de retorno (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perda dependente da polarização (DB) |
≤0.25 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
||||||||||
|
Diretividade (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
||||||||||
|
Perda da correlação da temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
||||||||||
|
Tamanho (milímetro) (LxWxH) |
60×7×4 |
60×12×6 |
N/A |
|||||||||||||
|
Temperatura de trabalho (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de armazenamento (℃) |
-40~85 |
|||||||||||||||
|
Artigo |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
2x64 |
2x128 |
|||||||||
|
Comprimento de onda de funcionamento (nanômetro) |
1260-1650 |
|||||||||||||||
|
Tipo da fibra |
G657A1 ou como a ordem dos clientes |
|||||||||||||||
|
Conector |
SC/FC/LC |
|||||||||||||||
|
Seção da virola |
UPC/APC |
|||||||||||||||
|
Perda de inserção (DB) |
≤4.5 |
≤7.9 |
≤10.8 |
≤14.1 |
≤17.3 |
≤21.1 |
≤24.8 |
|||||||||
|
Uniformidade da perda (DB) |
≤0.9 |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.8 |
≤2.2 |
≤2.5 |
|||||||||
|
Perda de retorno (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perda dependente da polarização (DB) |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
|||||||||
|
Diretividade (DB) |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
≥55 |
|||||||||
|
Perda da correlação da temperatura -40~℃85 (DB) |
≤0.5 |
≤0.5 |
≤0.5 |
≤1.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|||||||||
|
Tamanho (milímetro) (LxWxH) |
50×4×4 |
60×7×4 |
N/A |
|||||||||||||
|
Temperatura de trabalho (℃) |
-40~85 |
|||||||||||||||
|
Temperatura de armazenamento (℃) |
-40~85 |
|||||||||||||||
