Detalhes do produto:
|
| Tipo da fibra: | MANUTENÇÃO PROGRAMADA OM3, OM4 | Aplicação: | Rede de FTTH FTTB FTTX |
|---|---|---|---|
| Diâmetro do cabo: | 0.9mm | Comprimento do cabo: | personalizado |
| Revestimento do cabo: | LSZH | Tipo do conector: | UPC/APC |
| Conector: | MPO | Tipo de cabo: | Duplex, LSZH |
| Configuração: | Método A/Method B/Method C | Nome do produto: | cabo de remendo do mpo |
| Realçar: | cabo do remendo da fibra do mpo do mtp de 0.9mm,Ventile para fora o cabo do remendo da fibra do mpo do mtp,Ventile para fora o cabo de remendo da fibra do mpo |
||

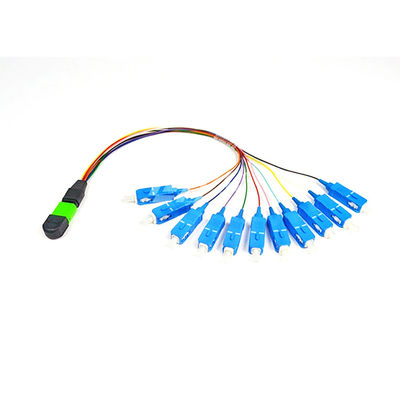

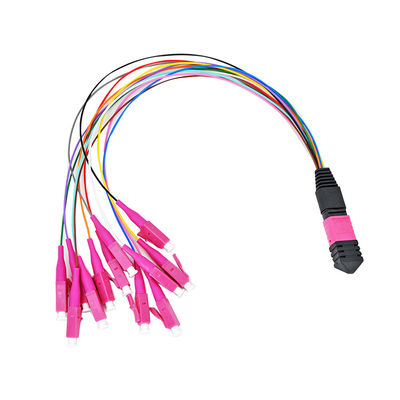

O cabo do tronco do MTP dos UT-reis, uma alternativa eficaz na redução de custos a terminação demorada do campo, é projetado para a fibra do alto densidade que remenda nos centros de dados que precisam a economia do espaço e reduzem problemas da gestão do cabo. Com os conectores dos E.U. Conec MTP e a fibra de Corning Clearcurve, é aperfeiçoado para 40G QSFP+ SR4/CSR4, a conexão direta do sistema ótico de 100G QSFP28 SR4 e as aplicações do centro de dados do alto densidade.
Os conectores do remendo da fibra de MTP utilizam as virolas moldadas precisão da TA com os pinos de guia do metal e dimensões de abrigo precisas para assegurar o alinhamento da fibra ao acoplar-se. O cabo da fibra de MTP pode ser maciço terminado nas combinações de 4, 8, 12, 24 e 48 cabos de fita da fibra e é usado tipicamente em aplicações da placa da placa traseira do alto densidade e de circuito impresso (PWB) dentro dos dados e dos sistemas de telecomunicações.
Desempenho-MTP do conector
| Tipo do conector | 12-Fiber ou 24Fiber MPO/MTP (não-fixado) |
| Polonês | PC (MILÍMETRO); APC (MANUTENÇÃO PROGRAMADA) |
| Abrigando a cor | Milímetro (bege), milímetro da elite (Aqua), manutenção programada (verde), elite da manutenção programada (amarela) |
| Perda de inserção, típica (MTP/MPO) | DB do ≤ 0,10 |
| Perda de inserção, máximo (MTP/MPO) | DB do ≤ 0,3 |
| Perda de retorno (manutenção programada de MTP/MPO) | PC >55dB; APC> 60dB |
| Perda de inserção, típica (LC/SC) | DB do ≤ 0,10 |
| Perda de inserção, máximo (LC/SC) | DB do ≤ 0,3 |
| Perda de retorno (manutenção programada de LC/SC) | PC >55dB; APC> 65dB |
| Durabilidade (500 Matings) | < 0=""> |
Desempenho do cabo da fibra
| Tipo da fibra | OS2, OM1, OM2, OM3, OM4 |
| Contagem da fibra | 12,24,48,72,96,144 núcleos |
| DB da atenuação da fibra (OS2) | ≤0.38 ≤0.34Type máximo (1310nm) ≤0.25 ≤0.19Type máximo (1550nm) |
| DB da atenuação da fibra (OM1) | ≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤1.2Type (1300nm) |
| DB da atenuação da fibra (OM2) | ≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB da atenuação da fibra (OM3) | ≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
| DB da atenuação da fibra (OM4) | ≤3.5 ≤2.7Type máximo (850nm) ≤1.5Max ≤0.9Type (1300nm) |
|
Min.Bandwidth: Lançamento enchido em demasia [Megahertz-quilômetros] |
OM1≥200 (850nm) ≥500 (1300nm) OM2≥500 (850nm) ≥500 (1300nm) OM3≥1500 (850nm) ≥500 (1300nm) OM4≥3500 (850nm) ≥500 (1300nm) |
| Min.Bandwidth: Largura de banda modal eficaz do laser [Megahertz-quilômetros] |
OM3 ≥2000 (850nm) OM4 ≥4700 (850nm) |
| Diâmetro exterior | 12fiber: 3,0 ou 5.5mm; 24fiber: 3,0 ou 5.5mm |
| Cor exterior do revestimento | OS2 (amarelo), OM2 (laranja), OM3 (Aqua), OM4 (roxo ou Aqua) |
| Material exterior do revestimento | LSZH, OFNP, OFNR |
| Resistência à tração | >500N |
| Temperatura de funcionamento | -40 ~ +85°C |
